| Poimenovanja |
W.Nr 2.4632, W.Nr 2.4969 UNS N07090, AWS 030 |
|---|---|
| Specifikacije |
AMS 5829, NCK 20TA BS HR 501, BS HR 502, BS HR 503 BS 3075 NA 19, ISO 15156 |
| Materialna skupina | S - superzlitine (odporne na vročino in titan) |
| Pod-skupina | Superzlitina |
| Trdota | 28,0 HRC |
| Natezna trdnost | 870 [N/mm^2] |
| Razpon obdelovalnosti | 10% |
| Gostota | 8,18 g/cm³ |
UNS N07090 Kemična sestava
| Teža % | Co | Ti | Al | C | Mn | B | S | Zr | Si | Ni | Kr | Cu | Fe | Pb |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Zlitina 90 | 15-21 | 2-3 | 1-2 | 0,2 maks | 1,0 maks | 0,02 maks | 0,015 maks | 0,15 maks | 1,0 maks | Bal | 18-21 | 0,2 maks | 1,5 maks | 0,0020 maks |
Koeficient toplotnega raztezanja superzlitine Nimonic 90
| Temperatura (stopinja) | Koeficient toplotnega raztezanja (µm/m· stopinja) |
|---|---|
| 20 stopinj | 13.0 |
| 100 stopinj | 13.5 |
| 200 stopinj | 14.1 |
| 300 stopinj | 14.6 |
| 400 stopinj | 15.2 |
| 500 stopinj | 15.8 |
| 600 stopinj | 16.4 |
| 700 stopinj | 17.0 |
| 800 stopinj | 17.6 |
Ključne značilnosti superzlitine Nimonic 90
Odlična odpornost na-visoke temperature
Visoka utrujenostna trdnost
Ohranja moč
Dobra varivost in izdelava
Dobra odpornost proti oksidaciji in koroziji
Dobra metalurška stabilnost
Enakovredne mednarodne oznake za material Nimonic 90
| Standardno | Ime |
|---|---|
| WNR | 2.4632 |
| BS | HR2, 202 |
| ANFOR | Nc20ATV |
| DIN | NiCr20Co18Ti |
| UNS | UNS N07090 |
Super Alloy Nimonic 90 Toplotna obdelava
| Rešitev Zdravljenje | 1050 stopinj do 1100 stopinj (1922 stopinj F do 2012 stopinj F) |
|---|---|
| Staranje ali padavinsko utrjevanje | 720 stopinj do 760 stopinj (1328 stopinj F do 1400 stopinj F) |
Temperaturno območje superzlitine Nimonic 90
| Storitve | Vrednost |
|---|---|
| Najvišja delovna temperatura | 980 stopinj |
| Kratkoročna-temperaturna omejitev | 1000 stopinj |
| Stalna delovna temperatura | 900 stopinj |
| Temperatura odpornosti proti lezenju | 870–900 stopinj |
WNR 2.4632 Mehanske lastnosti
| Material Ekstrudirana palica | Stopnja temperature | Natezna trdnost (MPa) | Meja tečenja 0,2 % (MPa) | Trdota HV | Raztezek (%) |
|---|---|---|---|---|---|
| Nimonic 90 barov obdelano z raztopino (BS HR2) | RT | - | - | 295 maks | - |
| Nimonic 90 bar Precipition Treated (BS HR2) | RT | 1080 min | 695 min | 310 min | 20 min |
| Nimonic 90 Bar Precipitation Treated (BS HR2) | 500 | 1038 (tipično) | 672 (tipično) | - | 31 |
Rezalne hitrosti za material Nimonic 90
| Aplikacija | Vc (SFM) | Vc (m/min) |
|---|---|---|
| Obračanje | 110-150 | 35-45 |
| Rezkanje | 80-110 | 25-35 |
| Ločitev | 70-100 | 20-30 |
| Žlebljenje | 100-130 | 30-40 |
| Vrtanje | 100-130 | 30-40 |
Super Alloy Nimonic 90 Fizikalne lastnosti
| Lastnosti | metrika | angleščina |
|---|---|---|
| Gostota | 8,18 g/cm³ | 0,296 lbs/in³ |
| Električna upornost | 118 µohm*cm | 46,5 µohm*in |
| Toplotna prevodnost | 11,5 W/(m* stopinja) | 80 BTU*in/(hr*ft²* stopinja F) |
| Modul elastičnosti | 220 Gpa | 32,0 Mpsi |
| Koeficient toplotnega raztezanja | 12,7 µm/(m* stopinja) | 7,1 µin/(in* stopinja F) |
Toplotne lastnosti nikljeve zlitine 90
| Lastnosti | metrika | Imperial |
|---|---|---|
| Toplotna prevodnost (@ 20 stopinj/68 stopinj F) | 11,47 W/mK | 80,46 BTU in/hr.ft². stopnja F |
| Koeficijent toplotne-razteznosti (pri 20–100 stopinjah/68–212 stopinjah F) | 12,7 µm/m stopinj | 7,1 µin/in stopinja F |
Nimonic 90 proti Inconel 718
| Lastnina | Nimonic 90 | Inconel 718 |
|---|---|---|
| Gostota | 8,2 g/cm³ | 8,19 g/cm³ |
| Tališče | 1290–1340 stopinj | 1260–1336 stopinj |
| Končna natezna trdnost (RT) | 880 MPa | 1240 MPa |
| Meja tečenja (0,2 % RT) | 480 MPa | 1080 MPa |
| Raztezek ob prelomu | 25% | 12–18% |
| Trdota (HRB) | 90–100 HRB | 90–95 HRB |
| Temperaturna zmogljivost | Do 980 stopinj | Do 700 stopinj |
Priporočena geometrija rezalnega roba ploščice za Material Nimonic 90
| Honing Velikost | 0,02-0,05 mm / 0,001-0,002" |
|---|---|
| Širina zemlje | 0,10–0,20 mm / 0,004–0,008" |
| Rake Angle | 13 stopinj -18 stopinj |
| Kopenski kot | Nevtralno |
| Ground Insert | Priporočeno |
Trdota NIMONIC® Alloy 90
| Pogoj / temperatura | Trdota (HRC) | Trdota (HB) |
|---|---|---|
| Žarjeno | ~15–20 HRC | 180–210 HB |
| Popolnoma ostarel | ~25–32 HRC | 240–280 HB |
| Pri 200 stopinjah | ~26 HRC | ≈ 250 HB |
| Pri 400 stopinjah | ~24 HRC | ≈ 235 HB |
| Pri 600 stopinjah | ~20 HRC | ≈ 200 HB |
| Pri 800 stopinjah | ~14 HRC | ≈ 160 HB |

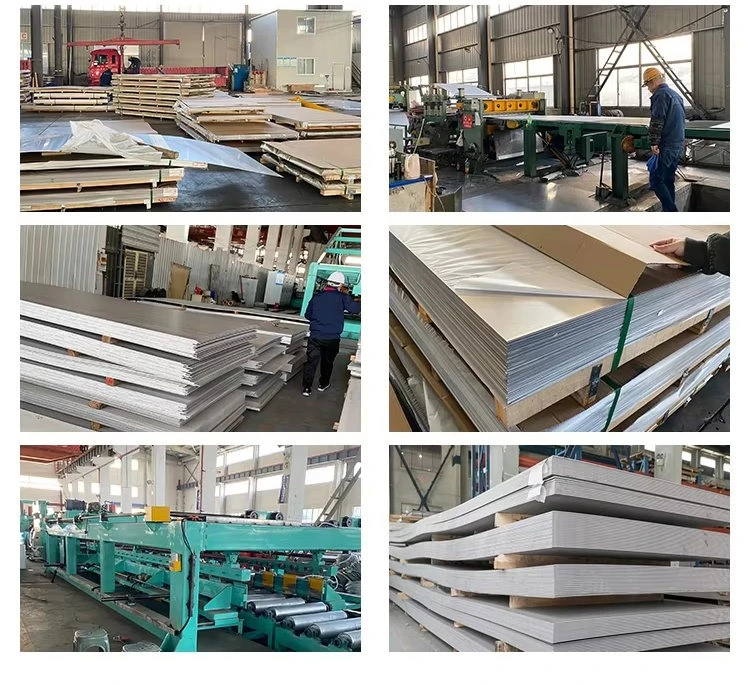

Naša tovarna
